¬¬¬ Akka sharding ============= ¬¬
¬¬¬ ## Sobre el ponente ### Nombre: **Miguel Rafael Esteban Martín** ### Ingeniero de plataformas en ING #### Blog : [Logicaalternativa.com](http://www.logicaalternativa.com) #### GitHub: [github/logicaalternativa](https://github.com/logicaalternativa) #### Twitter: [@MiguelREsteban](https://twitter.com/MiguelREsteban) ##### Diapositivas de esta presentación: [https://wwww.logicaalternativa.com/slides/akka-sharding](https://wwww.logicaalternativa.com/slides/akka-sharding) ¬
###### Akka sharding ---------------------------------------------------------------- ¬ ## Que vamos a ver ## ¬ - Que es Akka Sharding y su relación con Domain Driven Development. - Los fundamentos técnicos en los que está soportado - Ejemplos prácticos (codificados en Scala) ¬
###### Conceptos clave sobre actores ---------------------------------------------------------------- ## Actor = _"Comportamiento y estado"_ ## ![Actores](img/Samuel-Jackson-Portrait.png "Actores") ¬
###### Conceptos clave sobre actores ---------------------------------------------------------------- ## "¿Qué define a un actor?" ¬ ¬ "_[...] Los actores son objetos que encapsulan estado y comportamiento y que sólo se comunican intercambiando mensajes [...]_"* ¬ ¬ Derivado de esto: implica también"**_identidad_**" ¬ ¬ ###### * __Documentación de Akka__
###### Conceptos clave sobre actores ---------------------------------------------------------------- ## Glosario y características de Akka ### Mailbox Todos los actores tienen su propio buzón donde se almacenan los mensajes. ### ActorRef Es en realidad una URI o dirección lógica del actor. Es serializable y se puede enviar entre actores. Esto permite la **ubicación transparente** en el sistema de actores. ### Dispatcher Es el encargado de gestionar los mensajes con un grupo de hilos asignado. Símil de la "_torre de control_": los **hilos** son las pistas de aterrizaje, los **mensajes** son los aviones que esperan a tomar tierra y el **dispatcher** sería la torre de control. Se puede asignar un dispatcher a uno o varios actores. ### Patrones de estabilidad Akka "_out of the box_" implementa patrones de estabilidad com "_Bulkheading_", "_Circuit breaker_", "_bounded mailbox_", Supervisores, Confirmación de entrega (confirmando la entrega de al menos un mensaje), etc.. ¬

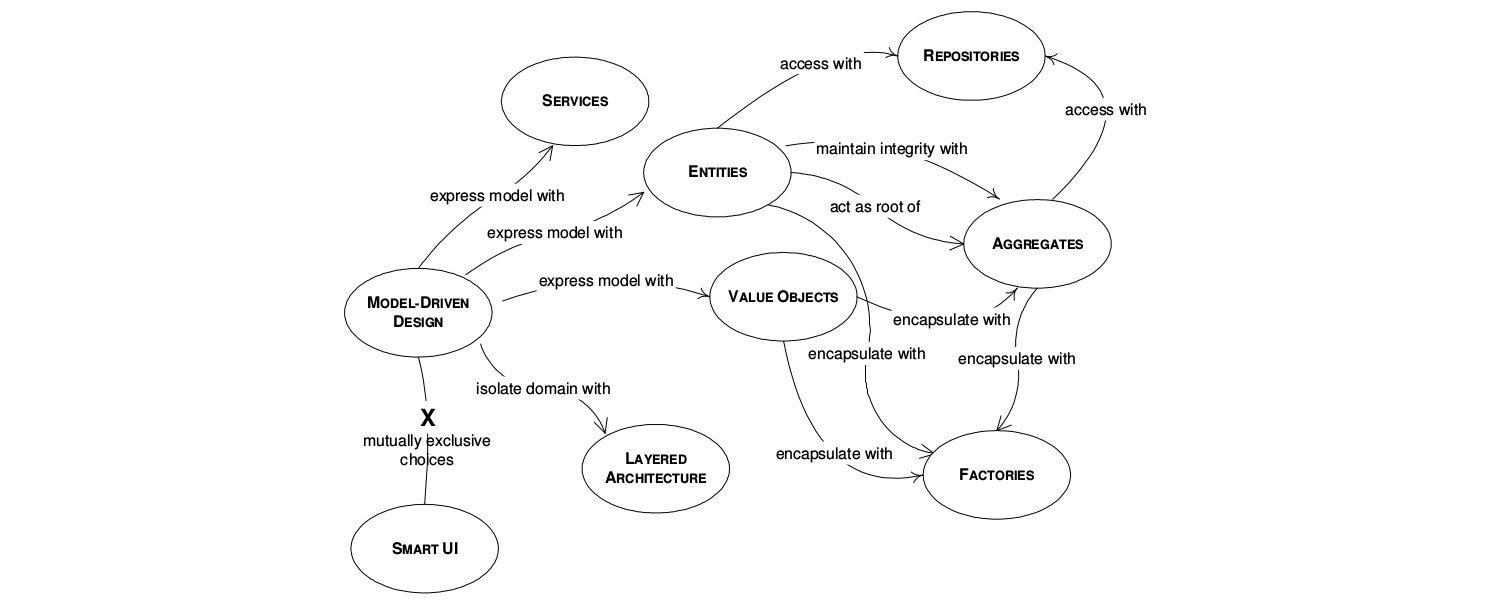

###### Conceptos clave sobre DDD ---------------------------------------------------------------- ## Entidades en DDD (Domain Driven Desing) [![DDD](img/quicklyDDD.png "DDD")](img/quicklyDDD.png) ###### Domain-Driven Design Quickly
###### Conceptos clave sobre DDD ---------------------------------------------------------------- ## Entidades y agregados en DDD ## _"[...] implementar entidades en software significa crear identidad [...]"_ * ¬ ### Entidades ### - Son la base de DDD - Tienen **identidad** ··· + En el dominio, sólo existe un objeto entidad con ese identificador - Tienen un ciclo de vida ··· + Contienen **estado** y **lógica** de negocio ¬ ###### (*) Domain-Driven Design Quickly
###### Conceptos clave sobre DDD ---------------------------------------------------------------- ## Entidades y agregados en DDD ## ### Agregados ### ¬ - Se considera una unidad con respecto a los cambios de los datos (= _¿transacción?_) ··· + Un agregado puede estar formado por varias entidades y objetos valor relacionados entre si. - Como raíz tienen una entidad que es su interfaz hacia fuera. ··· + Desde fuera no son accesible el resto de objetos. En resumen : Además de **estado** y **lógica** sólo se puede acceder a través de una interfaz pública que enmascara la lógica interna. ¬
###### Conceptos clave sobre DDD ---------------------------------------------------------------- ## Entidades y agregados en DDD ## ¬ Ahora nos podemos hacer la pregunta ### _¿Se podría implementar en un sistema de actores?_ ### ¬
###### Conceptos clave sobre DDD ---------------------------------------------------------------- ## Entidades y agregados en DDD ## ¬ ### _¿Se podría implementar en un sistema de actores?_ ### - Entidades reflejan estado y comportamiento ··· + _Los actores también_ - Cada instancia de una entidad es única en el dominio ··· + _Un actor es único en el sistema de actores_ - Tienen una interfaz pública de acceso ··· + _En los actores esa interfaz es la mensajería_ ¬
###### Desafíos ---------------------------------------------------------------- ## Desafíos de tener una entidad única en un cluster ![Desafios](img/aiga-stairs-up.png "Desafios") ¬
###### Desafíos ---------------------------------------------------------------- ## Desafíos de tener una entidad única en un cluster - **Transparencia referencial**: Para poder usar una entidad, no debe ser necesario saber en que nodo está alojada. ¬¬¬
###### Desafíos ---------------------------------------------------------------- ## Desafíos de tener una entidad única en un cluster - Transparencia referencial: Para poder usar una entidad, no debe ser necesario saber en que nodo está alojada. - **Distribuir las entidades uniformemente en el cluster**. ¬¬¬
###### Desafíos ---------------------------------------------------------------- ## Desafíos de tener una entidad única en un cluster - Transparencia referencial: Para poder usar una entidad, no debe ser necesario saber en que nodo está alojada. - Distribuir las entidades uniformemente en el cluster. - **Creación dinámica de las entidades**, pasivarlas y recrearlas cuando sea necesario. ¬¬¬
###### Desafíos ---------------------------------------------------------------- ## Desafíos de tener una entidad única en un cluster - Transparencia referencial: Para poder usar una entidad, no debe ser necesario saber en que nodo está alojada. - Distribuir las entidades uniformemente en el cluster. - Creación dinámica de las entidades, pasivarlas y recrearlas cuando sea necesario. - **Resistencia a fallos** ··· + Asegurar que sólo y sólo un actor es reflejo de una instancia de la entidad dentro del cluster. ··· + Si un nodo está caído, que sea posible generarlo en otro nodo del cluster. ¬
###### Desafíos ---------------------------------------------------------------- ## Desafíos de tener una entidad única en un cluster - Transparencia referencial: Para poder usar una entidad, no debe ser necesario saber en que nodo está alojada. - Distribuir las entidades uniformemente en el cluster. - Creación dinámica de las entidades, pasivarlas y recrearlas cuando sea necesario. - Resistencia a fallos ··· + Asegurar que sólo y sólo un actor es reflejo de una instancia de la entidad dentro del cluster. ··· + Si un nodo está caído, que sea posible generarlo en otro nodo del cluster. - "**Persistir el estado**" de estas entidades (*) ###### (*) _Usando Akka Persistence_
###### Akka Sharding ---------------------------------------------------------------- ## Akka Sharding ## ![Akka sharding](img/Puzzle-Piece-Green.png "Akka sharding") ¬
###### Akka Sharding ---------------------------------------------------------------- ## Akka Sharding en pocas palabras... ## ¬ - Abstrae el concepto de entidad en un **ActorRef** ¬
###### Akka Sharding ---------------------------------------------------------------- ## Akka Sharding en pocas palabras... ## ¬ - Abstrae el concepto de entidad en un **ActorRef** - La **creación** o el **acceso** a cada una de las instancias de las entidades se hará a través de la mensajería. ··· + _"¿Cómo?"_ Se deberá definir una función para esto. ··· + Incluye también el concepto de **factoría**/**repositorio** de DDD. ¬
###### Akka Sharding ---------------------------------------------------------------- ## Akka Sharding en pocas palabras... ## ¬ - Abstrae el concepto de entidad en un **ActorRef** - La **creación** o el **acceso** a cada una de las instancias de las entidades se hará a través de la mensajería. ··· + _"¿Cómo?"_ Se deberá definir una función para esto. ··· + Incluye también el concepto de **factoría**/**repositorio** de DDD. - Permite la **distribución** de las diferentes instancias en **regiones lógicas**. ··· + _"¿Cómo?"_ También a través de función. ¬
###### Akka Sharding ---------------------------------------------------------------- ## Akka Sharding en pocas palabras... ## ¬ - Abstrae el concepto de entidad en un **ActorRef** - La **creación** o el **acceso** a cada una de las instancias de las entidades se hará a través de la mensajería. ··· + _"¿Cómo?"_ Se deberá definir una función para esto. ··· + Incluye también el concepto de **factoría**/**repositorio** de DDD. - Permite la **distribución** de las diferentes instancias en **regiones lógicas**. ··· + _"¿Cómo?"_ También a través de función. - Permite **pasivar** las instancias que no se utilicen. ¬
###### Akka Sharding ---------------------------------------------------------------- ## Akka Sharding en pocas palabras... ## ¬ - Abstrae el concepto de entidad en un **ActorRef** - La **creación** o el **acceso** a cada una de las instancias de las entidades se hará a través de la mensajería. ··· + _"¿Cómo?"_ Se deberá definir una función para esto. ··· + Incluye también el concepto de **factoría**/**repositorio** de DDD. - Permite la **distribución** de las diferentes instancias en **regiones lógicas**. ··· + _"¿Cómo?"_ También a través de función. - Permite **pasivar** las instancias que no se utilicen. - Está soportada por **Akka Cluster**. ··· + *Consecuencia*: Es necesario entender como funciona. ¬
###### Akka Sharding ---------------------------------------------------------------- ## ¿Qué es Akka Cluster? ## ¬ `"[..] Akka Cluster proporciona un servicio de cluster descentralizado basado en peer-to-peer, tolerante a fallos, sin ningún punto único de fallos o cuellos de botella. ` `Lo hace usado protocolos gossip y un detector automático de fallos[..]"` ¬ ¬ ¬ ###### (*) Documentación akka
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Arquitectura gossip ## ![Gossip](img/paro-AL-LISTEN.png "Escuchando")
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Sistema **distribuido** ## ¬ - No existen maestros/esclavos __←__ _Particionado_ - Existen **réplicas** __←__ _Alta disponibilidad_ - No conserva la consistencia secuencial __←__ Consistencia "_relajada_" ¬

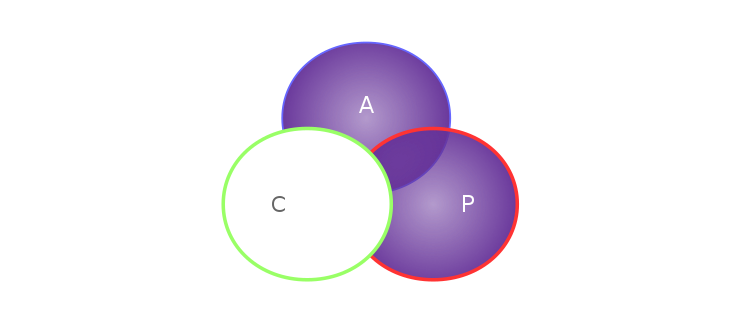

###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Teorema CAP: ## [![Gossip](img/cap.png "Teorema cap")] (img/cap.png) Tienes el **_P_articionado** y tienes la **disponibilid_A_d** pero **no** tienes la ~~**_C_onsistencia**~~_(*)_ ###### Al menos la consistencia _sequencial_ no se cumple
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Otra visión del teorema CAP ## [![Gossip](img/dial.svg "Otra visión del teorema CAP")] (img/dial.svg ) En realidad puedes estar más o menos cerca de la consistencia o por el contrario de la disponibilidad. ###### Se puede lograr con akka-distributed-data(__*__) y también con akka-persistence(__**__) ¬
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Sesiones gossip ## Intercambio de mensajes gossip entre réplicas. ### Consiste: - Sincronizar y actualizar relojes lógicos (Vector clocks) [![Gossip](img/vectorTimestampReloj.png "Ejemplo gossip")](img/vectorTimestampReloj.png) - Intercambiar valores de los logs ¬
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Ejemplo de intercambio de logs ## Imaginemos tres nodos `A`, `B` y `C` y una sesión gossip entre `A`, `B` ### Antes - Log y sumario de `A` de un determinado valor antes del intercambio gossip ······· +===++----+----+----+ +===++----+ ······· | A || a1 | a2 | a3 | → | A || a3 | ······· +===++----+----+----+ +===++----+ ······· | B || b1 | → | B || b1 | ······· +===++----+ +===++----+ ······· | C || c1 | → | C || c1 | ······· +===++----+ +===++----+ ······· Log Sumario - Log y sumario de `B` del mismo valor antes del intercambio gossip ······· +===++----+ +===++----+ ······· | A || a1 | → | A || a1 | ······· +===++----+----+ +===++----+ ······· | B || b1 | b2 | → | B || b2 | ······· +===++----+----+----+ +===++----+ ······· | C || c1 | c2 | c3 | → | C || c3 | ······· +===++----+----+----+ +===++----+ ······· Log Sumario ###### Time Stamped Anti-Entropy (TSAE) protocol. Richard A. Golding (Diciembre 1992)
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Ejemplo de intercambio de logs ## Tres nodos `A`, `B` y `C`. Sesión gossip entre `A`, `B` ### Durante Intercambio de sumarios y valores entre los dos nodos ······· NODO A NODO B ······· +===++----+ +===++----+ ······· | A || a3 | a2, a3 → | A || a1 | ······· +===++----+ +===++----+ ······· | B || b1 | ← b2 | B || b2 | ······· +===++----+ +===++----+ ······· | C || c1 | ← c2, c3 | C || c3 | ······· +===++----+ +===++----+ ¬ ###### Time Stamped Anti-Entropy (TSAE) protocol. Richard A. Golding (Diciembre 1992)
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Ejemplo de intercambio de logs ## Tres nodos `A`, `B` y `C`. Sesión gossip entre `A`, `B` ### Después ······· NODO A NODO B ······· +===++----+----+----+ +===++----+----+----+ ······· | A || a1 | a2 | a3 | | A || a1 | a2 | a3 | ······· +===++----+----+----+ +===++----+----+----+ ······· | B || b1 | b2 | | B || b1 | b2 | ······· +===++----+----+----+ +===++----+----+----+ ······· | C || c1 | c2 | c3 | | C || c1 | c2 | c3 | ······· +===++----+----+----+ +===++----+----+----+ ······· Log Log ¬ ###### Time Stamped Anti-Entropy (TSAE) protocol. Richard A. Golding (Diciembre 1992)
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Akka y la arquitectura gossip ## ### Conflict Free Replicated Data Types (CRDTs) ### Usa funciones monótonas para resolver confictos de actualización - Utilizados en **Akka Distributed Data** ·· + Tipos de datos soportados ····- Contadores: [`GCounter`](img/vectorTimestampReloj.png), `PNCounter` ····- Conjuntos: `GSet`, `ORSet` ····- Mapas: `ORMap`, `ORMultiMap`, `LWWMap`, `PNCounterMap` ····- Registros: `LWWRegister`, `Flag` Por defecto se utiliza **Akka Distributed Data** para guardar el estado del Cluster Sharding ¬
###### Akka y la arquitectura gossip ---------------------------------------------------------------- ## Akka y la arquitectura gossip ## ### Akka Distributed Data y teorema CAP (Niveles de consistencia) ### - **Local** ··+ `WriteLocal`. Escribir sólo en la replica local y diseminado después por gossip ··+ `ReadLocal`. Leer sólo el valor de la replica local - **To(n)** ··+ `WriteTo(n)`. Escribir inmediatamente en _al menos_ `n` replicas ··+ `ReadTo(n)`. Valor leído y combinado en _al menos_ `n` replicas - **Majority** ··+ `WriteMajority`. Escribir inmediatamente en `N/2 + 1` replicas (_N_ es el número de nodos) ··+ `ReadMajority` Valor leído y combinado en al menos `N/2 + 1` replicas - **All** ··+ `WriteAll`. Escribir inmediatamente _en todas_ las replicas ··+ `ReadAll`. Valor leído y combinado _en todas_ las replicas ¬
###### Conceptos clave ---------------------------------------------------------------- ## Detección de fallos ## ![Detección de fallos](img/detectorFailure.png "Detención de fallos")
###### Detención de fallos ---------------------------------------------------------------- ## Convergencia gossip ## _"Cuando un nodo puede demostrar, que el estado del clúster que está observando, ha sido observado por todos los demás nodos del clúster"_ ### Consecuencias ### - No se puede obtener convergencia si hay nodos "_inaccesibles_" ¬
###### Detención de fallos ---------------------------------------------------------------- ## Nodo líder ## Nodo que administra la convergencia del cluster y las transiciones de los nodos a los que pertenece. - Si hay convergencia gossip, todos los nodos saben quien es el líder. - Sólo es un rol y puede cambiar por la convergencia. ·· + Es el primer nodo de una lista que se crea cuando entran y salen los nodos del cluster. ¬
###### Detención de fallos ---------------------------------------------------------------- ## Información del estado de los nodos del cluster ## Se emiten eventos del cluster, que permiten conocer el estado de cada nodo que pueden escuchar los diferentes integrantes del cluster. ·····························---- ····························|····| ····joining > [weakly up] >·| up | > leaving / exiting > down > removed ····························|····| ···························· ---- El cluster envía mensajes periódicos de heartbeats para comprobar que otros nodos están disponibles. Estados: - De disponible a no disponible `=> ureacheable` - Vuelta a estar disponible `=> reacheable` ¬
###### Detención de fallos ---------------------------------------------------------------- ## Necesidad de un split brain resolver ## [![Split Brain](img/1-to-3-arrows.png "Split brain")] (img/1-to-3-arrows.png) ¬
###### Detención de fallos ---------------------------------------------------------------- ## Posible de denegación de servicio ## Cuando por ejemplo por problemas de red parte de los nodos del cluster no pueden "_ver_" otros nodos del cluster. Por lo tanto hay nodos _inaccesibles_. - No hay convergencia ··+ No se puede ni añadir, ni eliminar nodos del cluster. - Se puede llegar a denegación de servicio ·· + No **encontrar** ni poder **recrear** el actor que está en el nodo "_inaccesible_"" ¬
###### Detección de fallos ---------------------------------------------------------------- ## Necesidad de un split brain resolver ## ### Opción _auto-down_ `Los nodos inaccesibles son dados de baja al cabo de un tiempo configurable.` No es viable: - Con el tiempo te puedes encontrar con varios cluster de un sólo nodo. ¬
###### Detección de fallos ---------------------------------------------------------------- ## Necesidad de un split brain resolver ## ### Otras opciones: ### #### **Manualmente** ·· Utilizando akka-management #### **Solución comercial** ·· Akka split brain resolver #### **Crear una solución propia** ·· Escuchando eventos del cluster ¬
###### Detección de fallos ---------------------------------------------------------------- ## Directrices de Akka split brain resolver ## Las decisiones deben ser tomadas en un tiempo finito. ¬
###### Detección de fallos ---------------------------------------------------------------- ## Directrices de Akka split brain resolver ## _Las decisiones deben ser tomadas en un tiempo finito._ - Un fallo temporal o permanente es indistinguible. ·· + Fallo de la máquina virtual ·······- Interesa retirar cuanto antes el nodo del cluster ·· + Fallo de red ·······- Tenemos la esperanza que es un problema temporal pero no esperamos por un tiempo indefinido. ·······- Continuaremos con los nodos de una parte de la partición y apagaremos los nodos de la otra parte. ·· + CPU, garbage collector. ¬
###### Detección de fallos ---------------------------------------------------------------- ## Directrices de Akka split brain resolver ## _Las decisiones deben ser tomadas en un tiempo finito._ - Un fallo temporal o permanente es indistinguible. ·· + Fallo de la máquina virtual ·······- Interesa retirar cuanto antes el nodo del cluster ·· + Fallo de red ·······- Tenemos la esperanza que es un problema temporal pero no esperamos por un tiempo indefinido. ·······- Continuaremos con los nodos de una parte de la partición y apagaremos los nodos de la otra parte. ·· + CPU, garbage collector. - La única señal para tomar decisiones: "_**no responder en un tiempo dado a los mensajes heartbeats**_". ¬
###### Detección de fallos ---------------------------------------------------------------- ## Estrategias de Akka split brain resolver ## ¬
###### Detección de fallos ---------------------------------------------------------------- ## Estrategias de Akka split brain resolver ## - **Quorum estático**. Las particiones que no cumplan el número mínimo de nodos serán eliminadas del cluster. ![Quorum estático](img/staticQuorum.svg "Quorum estático") ¬
###### Detección de fallos ---------------------------------------------------------------- ## Estrategias de Akka split brain resolver ## - **Quorum estático**. Las particiones que no cumplan el número mínimo de nodos serán eliminadas del cluster. - **Mantener la mayoría**. Se mantendrá la partición que tenga mayor número de nodos. ![Mantener la mayoría](img/keepMayority.svg "Mantener la mayoría") ¬
###### Detección de fallos ---------------------------------------------------------------- ## Estrategias de Akka split brain resolver ## - **Quorum estático**. Las particiones que no cumplan el número mínimo de nodos serán eliminadas del cluster. - **Mantener la mayoría**. Se mantendrá la partición que tenga mayor número de nodos. - **El más antiguo**. Mantener la partición que contiene el nodo más antiguo. ![El más antiguo](img/oldest.svg "El más antiguo") ¬
###### Detección de fallos ---------------------------------------------------------------- ## Estrategias de Akka split brain resolver ## - **Quorum estático**. Las particiones que no cumplan el número mínimo de nodos serán eliminadas del cluster. - **Mantener la mayoría**. Se mantendrá la partición que tenga mayor número de nodos. - **El más antiguo**. Mantener la partición que contiene el nodo más antiguo. - **Mantener al árbitro**. La partición que sobrevive es la que contiene a un nodo árbitro que se define por configuración. ![Mantener al árbitro](img/keepReferee.svg "Mantener al árbitro") ¬
###### Ejemplo práctico ---------------------------------------------------------------- ## Ejemplo final con Akka Sharding ![Un ejemplo](img/primary-keyboard-shortcut.png "Un ejemplo") ¬
###### Ejemplo práctico ---------------------------------------------------------------- ## Ejemplo usando Akka Sharding ![Un ejemplo](img/primary-keyboard-shortcut.png "Un ejemplo") ### ¿Qué se va a hacer? Un ejemplo bancario: cuentas corrientes y transferencias. - Crear un actor y entidad cuenta y también una transferencia combinando dos cuentas. - Se hará un bosquejo de CQRS separando lecturas y escrituras y de Event Sourcing que existe en DDD. ¬
###### Ejemplo práctico ---------------------------------------------------------------- ## Ejemplo usando Akka Sharding ![Un ejemplo](img/primary-keyboard-shortcut.png "Un ejemplo") ### Objetivos - Ver como funciona Akka Sharding y Akka Cluster. - **Bonus track**: Utilización de akka-management y escuchar los eventos del cluster ¬
###### Ejemplo práctico ---------------------------------------------------------------- ## Ejemplo usando Akka Sharding ![Un ejemplo](img/primary-keyboard-shortcut.png "Un ejemplo") # Tiempo de demo ¬
###### Ejemplo práctico ---------------------------------------------------------------- ## ¿Preguntas? ![Preguntas](img/Boy-asking-question.png "Preguntas") ¬
¬¬¬ Gracias ======= ¬¬¬

/
